CR005 LF EM4200 Modul čitača
Osnovne informacije
Niskofrekventni LF RFID čitač modul 125kHz EM4200 EM4100, domet 12cm
CR005 je modul samo za čitanje 125K, EM4200 EM4100 TK4100, UART ili Weigand mod, koji ima opciju od 3V ili 5V, male veličine i niske cijene;
Modul čitača blizine serije CR005
| Raspon čitanja | 8-12 cm |
| Dimenzije | 19 mm (D) x 18 mm (V) x 9,8 mm (Š) |
| Učestalost | 125 kHz |
| Format kartice | uEM 4001 ili kompatibilan |
| Kodiranje | Manchester 64-bitni, moduli 64 |
| Zahtjev za napajanje | 5VDC pri nominalnoj struji od 35mA |
| Raspon napona napajanja | +4,6 V do +5,4 V jednosmerne struje CR005L 3~3,3°C |
Moduli čitača blizine
Operativne i fizičke karakteristike：
Isključi
| PIN broj | Opis | CR005T (ASCII) | CR005W (Wiegand) | CR005M | CR005A(ABAII) |
| Pin 1A | Virtuelni kreditni centar | CR005 4,5~5,5 V CR005L 2,8~3,6V | |||
| Pin 2A | RFU | NC | |||
| Pin 3A | ZUJANJE | Nisko kada je fleš kartica | |||
| Pin 4A | RXD Wg0 | ||||
| Pin 5A | TXD Wg1 | ||||
| Pin 6A | Sle1 | RFU | |||
| Pin 1B | Sle2 | RFU Wg D0 | |||

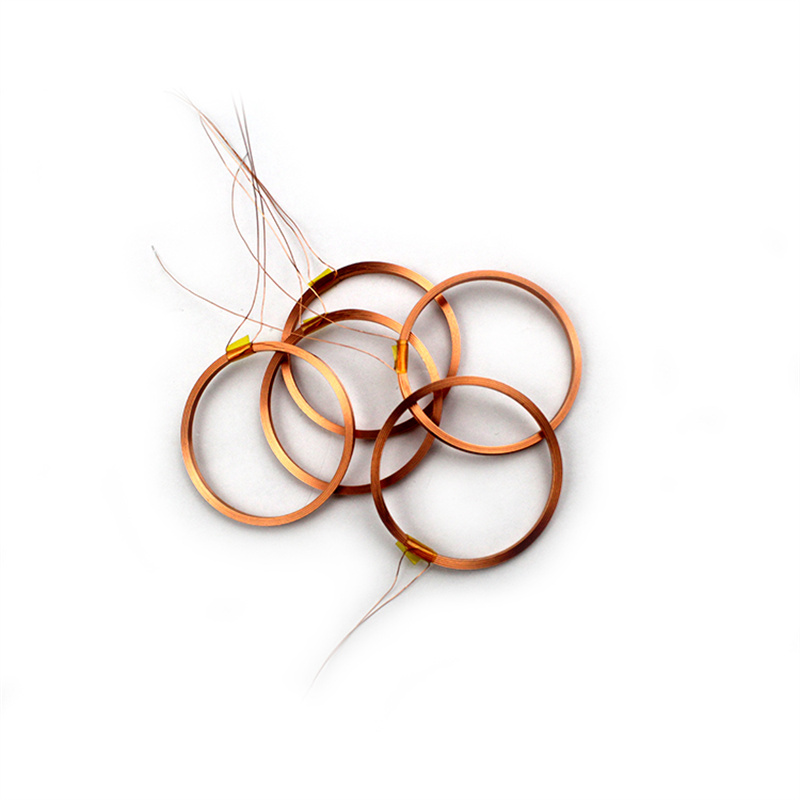

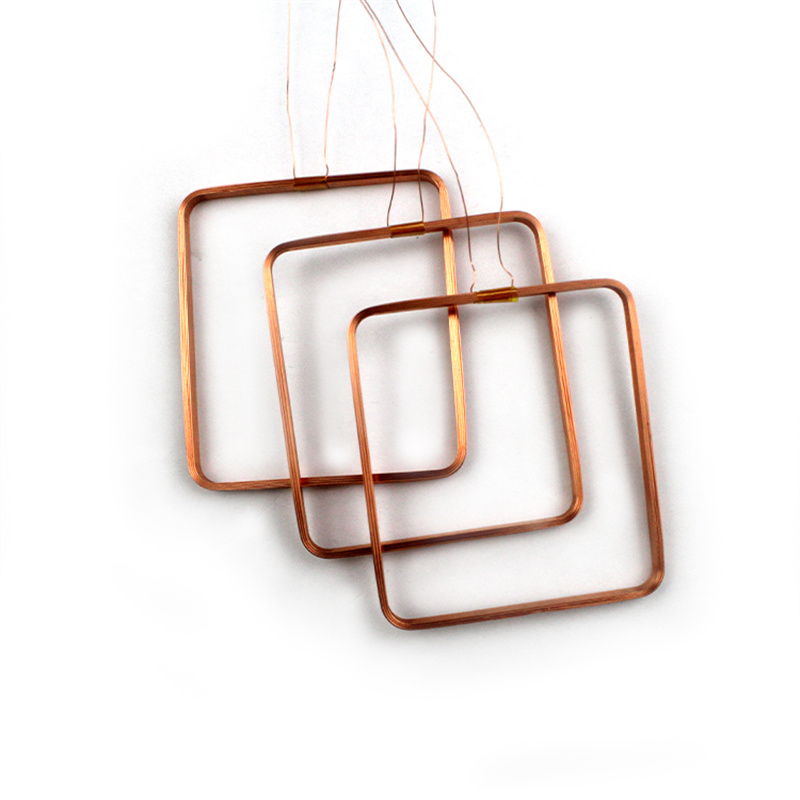

| Pin 2B | Ant0 | Zavojnica od 1000uh | |||
| Pin 3B | Mrav1 | Radna zona D1 | |||
| Pin 4B | |||||
| Pin 5B | GnD | ||||
CR005W01 = Wiegand26
CR005W02 = Wiegand26/34 prekidač
CR005W03 = Wiegand34
Formati podataka
CR005T-01Struktura izlaznih podataka – ASCII (RS232.TTL) 9600bps,N,8,1
[LCR, dužine 1 bajt (2 ASCII znaka), je provjera longitudinalne redundancije.]
Na primjer:PODACI: 62H E3H 08H 6CH EDH,LRC: (62H) XOR (E3H) XOR (08H) XOR (6CH) XOR (EDH)=08H,Izlaz: 0X02 0X36 0X32 0X45 0X33 0X30 0X38 0X36 0X43 0X45 0X44 0X30 0X38 0X0D 0X0A 0X03
CR005T-02Struktura izlaznih podataka – ASCII (RS232.TTL) 9600bps,N,8,1
[LCR, dužine 1 bajt (2 ASCII znaka), je provjera longitudinalne redundancije.]
Na primjer:PODACI: 62H E3H 08H 6CH EDH,LRC: (62H) XOR (E3H) XOR (08H) XOR (6CH) XOR (EDH)=08H,Izlaz: 0X02 0X36 0X32 0X45 0X33 0X30 0X38 0X36 0X43 0X45 0X44 0X08 0X03
CR005T-03Struktura izlaznih podataka – ASCII (RS232.TTL) 9600bps,N,8,1
[LCR, dužine 1 bajt (2 ASCII znaka), je provjera longitudinalne redundancije.]
Na primjer:PODACI: 62H E3H 08H 6CH EDH,
Izlaz: 0X36 0X32 0X45 0X33 0X30 0X38 0X36 0X43 0X45 0X44 0X0D
CR005W Struktura izlaznih podataka, na primjer: Wiegand 26 bit
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 |
| P(1) | E | E | E | E | E | E | E | E | E | E | E | E | O | O | O | O | O | O | O | O | O | O | O | O | P(2) |
| PARNI Paritet (E) | Paritet ODD-a (O) | ||||||||||||||||||||||||
P(1): Početni bit parnosti, 2-13 bit PARNI bit parnosti
P(2): Bit zaustavljanja parnosti, 14-26 bitni bit parnosti ODD uređaja
Weigand
Format podataka
NAPOMENA
1: MSB prvo šalje
2: Prvih 12 bitova MSB-a su bit za provjeru parnih vrijednosti, a prvih 12 bitova LSB-a su bit za provjeru neparnih vrijednosti.
NAPOMENA
1:MSB prvo šalje
2: Prvih 12 bitova MSB-a je bit za provjeru parnih brojeva, a prvih 12 bitova LSB-a je bit za provjeru neparnih brojeva.
